PGZ铸铁闸门的安装步骤详解

作者:宝铭水利  时间:2021-03-29  12:50:30

PGZ型铸铁闸门是一种常见的只限于安装在露顶式水利工程上的后止水闸门,其详细安装步骤包括:安装前检查、预埋件安装、现场拼接、门叶结构的安装、预埋件杂物的清理、PGZ铸铁闸门的涂装、静水平衡试验、PGZ铸铁闸门的调试及PGZ铸铁闸门安装注意事项等内容如下:

一、PGZ铸铁闸门安装前的检查:

1、在PGZ铸铁闸门安装前,应检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。

2、检查PGZ铸铁闸门的主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一个平面内。

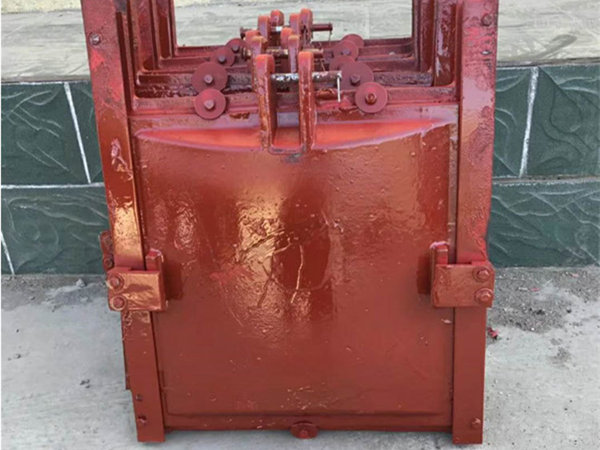

PGZ铸铁闸门安装步骤详解

二、PGZ铸铁闸门的安装步骤:

1、PGZ铸铁闸门预埋件的安装。其预埋件的安装应应符合DL/T5018-2004第9.1.3条、 第9.1.4条和第9.1.10条至第9.1.13条的规定。PGZ铸铁闸门及其门槽埋设件的安装,应按施工图纸的规定进行。

2、PGZ铸铁闸门的现场拼接。现场拼装前应制定严格控制焊接变形的拼装焊接工艺方案,报监理人批复后方可实施。

3、PGZ铸铁闸门主支承部件的安装调整工作应在门叶结构拼装焊接完毕后,经过测量校正合格后方能进行。所有主支承面应当调整到同一个平面上,其误差不得大于施工图纸的规定。

4、PGZ铸铁闸门安装完毕后,应清除埋件表面和门叶上的所有杂物,特别应注意清除不锈钢水封座板表面的水泥浆。在滑道支承面和滚轮轴套涂抹或灌注润滑脂。

5、经监理人检查合格的PGZ闸门及门槽埋件,方能规定进行涂装修补。

6、PGZ铸铁闸门安装完毕后,做静平衡试验。试验方法为:将闸门自由地吊离地面100mm,通过滚轮或滑道的中线测量上、下游方向与左、右方向的倾斜,其倾斜值不得大于5.0mm,当超过上述规定时,应予配重调整。

7、PGZ铸铁闸门的调试:进行无水情况下和静水情况下全行程启闭调试。通过调试应做到:无水情况下,滑道或滚轮运行时应无卡阻现象,静水情况下的全行程启闭调试应在无水试验合格后进行。

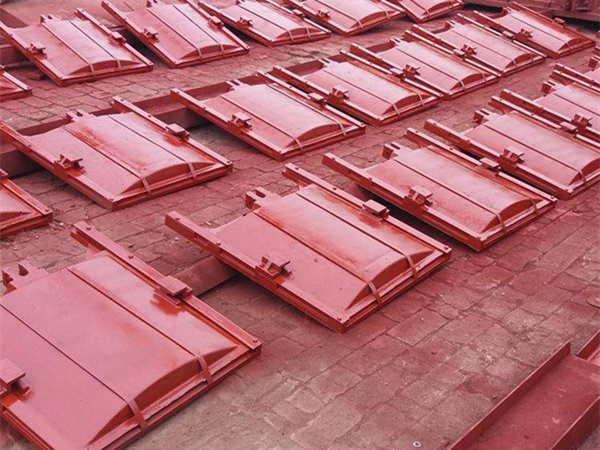

PGZ铸铁镶铜闸门

三、PGZ铸铁闸门安装注意事项:

1、PGZ铸铁闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。

2、PGZ铸铁闸门二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。

3、PGZ铸铁闸门在出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。

本厂推荐:PGZ铸铁闸门在规格500mm-2500mm 时为铸造结构整体式,选用单吊点启闭机;规格3000mm-4000mm 时为铸造结构组装式,推荐选用双吊点启闭机。本厂可以依据用户要求,把止水面装上铜止水,同时可根据用户来图样,制造各种异形闸门或为用户设计异形闸门图样。
