暗杆式铸铁镶铜圆闸门AXY规格型号尺寸参数
暗杆式铸铁镶铜圆闸门AXY型的规格型号通常在dn300-dn1200mm之间,安装方式采用暗杆式安装,也就是说启闭闸门的螺杆是隐藏起来的,适用于不适合明杆式安装的场所,占用空间面积小,闸门止水面采用镶铜止水,止水效果好,闸门的外观形状为圆形,主要应用圆形孔口,其常见的不同规格的安装尺寸及安装结构图如下。
一、暗杆式铸铁镶铜圆闸门AXY型结构图
二、暗杆式铸铁镶铜圆闸门AXY型规格安装尺寸

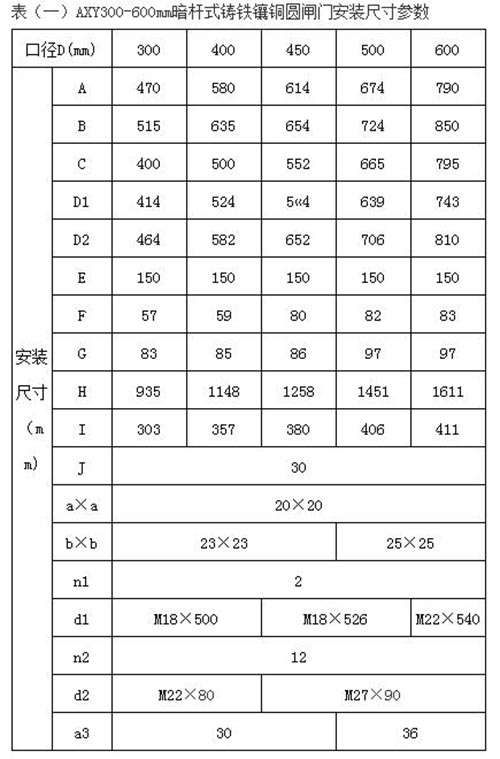

暗杆式铸铁镶铜圆闸门AXYdn300-600mm安装尺寸参数
暗杆式铸铁镶铜圆闸门AXYdn700-1200mm安装尺寸参数

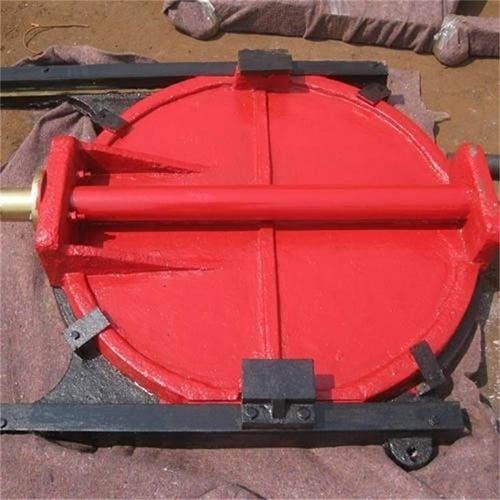

三、暗杆式铸铁镶铜圆闸门AXY型实物图
说明:
以上外形及安装尺寸仅供参考,选购以实物为准,本厂支持定制生产,关注我们带您了解更多水利闸门知识,助理选购好闸门,经济耐用!
