GLZ型滚轮式钢制闸门常见规格安装尺寸表大全

GLZ型滚轮式钢制闸门常见规格安装尺寸表大全如下,包括了从1000mm*1000mm到10000mm*10000mm不同型号的安装布置尺寸和结构图。

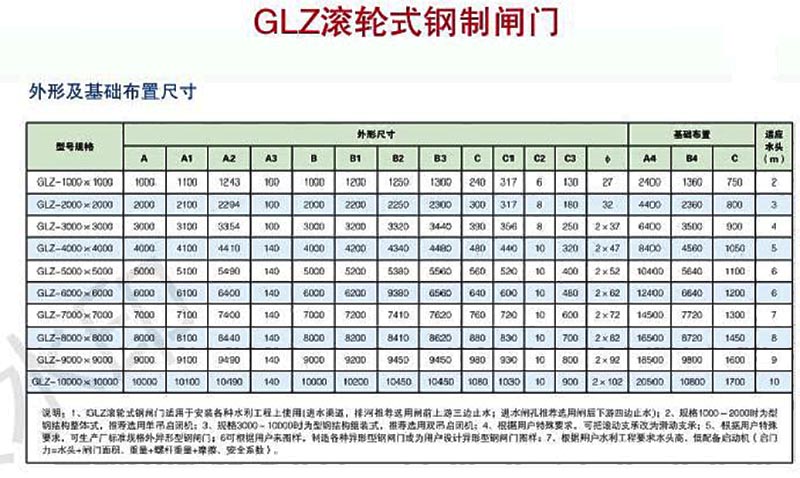

GLZ型滚轮式钢制闸门常见规格安装尺寸表大全

GLZ型滚轮式钢制闸门常见规格安装尺寸表大全

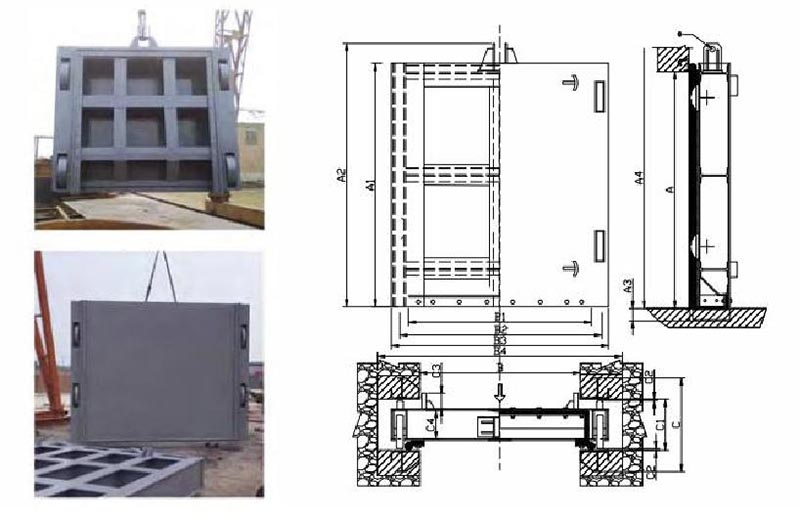

GLZ型滚轮式钢制闸门安装结构布置图

GLZ型滚轮式钢制闸门安装结构布置图

说明:

1、GLZ滚轮式钢制闸门适用于安装各种水利工程上使用(进水渠道,排河推荐选用闸前上游三边止水;进水闸推荐选用闸后下游四边止水);

2、规格1000-2000mm时,为型钢结构整体式,推荐选用单吊点启闭机;

3、规格3000-10000时,采用齿型钢结构组装式,推荐选用双吊点启闭机;

4、根据用户特殊要求,可括滚轮支承改为滑动专承;

5、根据用户特殊要求,可生产厂标准规格外异形型钢间门;

6、可根据用户来图样,制造各种异形型钢闸门或为用户设计异形型钢闸门图样;

7、根据用户水利工程要求水头高、低,配备启闭机(启门力=水头+闸门面积。重量+螺杆重量+摩镇、安全系数)。
