附壁式铸铁闸门规范参数

一、附壁式铸铁闸门主要部件的材质如下:

1、闸板:灰口铸铁HT250闸框:灰口铸铁HT250

2、密封座:灰口铸铁HT200或铜合金2CuSn5Pb5Zn

3、楔块:灰口铸铁HT200或铜合金2CuSn5Pb5Zn

4、墙框:灰口铸铁HT250或碳钢Q235

5、导轨、吊耳:灰口铸铁HT250

6、闸杆:不锈钢2Cr13

7、吊块螺母:铜合金2CuSn5Pb5Zn紧固件、

8、地脚螺栓:不锈钢1Cr18Ni9TiCr13

9、偏心销和销轴:不锈钢1Cr18Ni9TiCr13

10、启闭机支座:灰口铸铁HT250或碳钢Q235所有的铸件都不能有砂眼、气孔、裂缝和其它缺陷。

二、主要性能指标:

1、密封面每米长度渗水量:≤0.7L/min·m,反向≤1.25L/min·m

2、公称压力≤0.1Mpa;密封

3、闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm

4、工作环境:温度-20℃~120℃湿度:95%

5、附壁式铸铁闸门工作介质:水与污水PH值:5-10

三、附壁式铸铁镶铜闸门外形尺寸及基础安装尺寸:

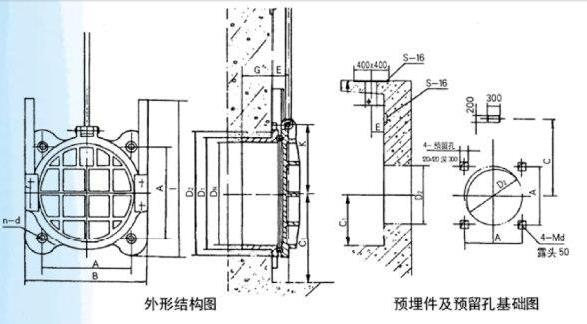

附壁式铸铁镶铜闸门外形尺寸结构图及预埋件基础安装结构图

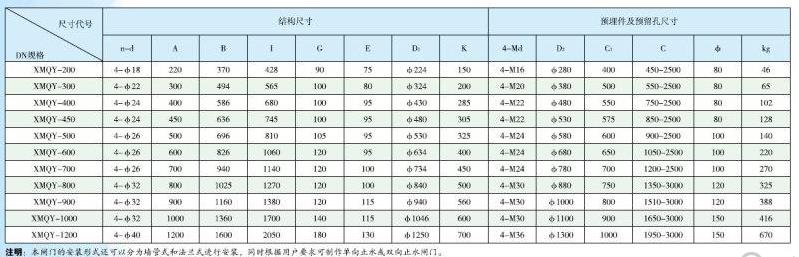

附壁式铸铁镶铜闸门外形尺寸及基础安装尺寸表:

附壁式铸铁镶铜闸门外形尺寸及基础安装尺寸表
