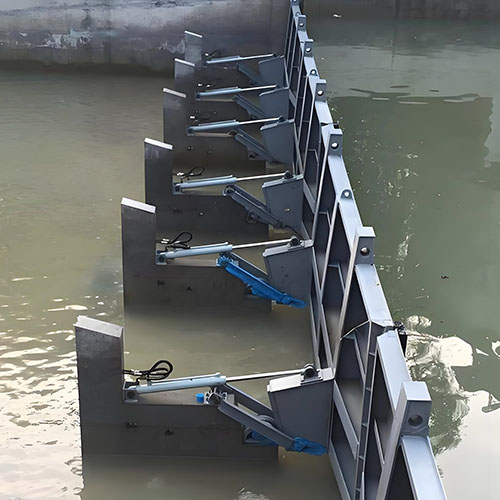

自控翻板闸门
为了大家能更好的了解水力自控翻板闸门,下面将从水利自控翻板闸门的工作原理、结构、优势特点、产品性能、规格型号、应用范围等六个方面进行简单介绍:
一、工作原理:
本公司设计和制作的水力自控翻板闸门,由预制钢筋混凝土面板、支腿、支墩与滚轮、连杆等金属构件组装而成。该闸门不需外加动力和人工,完全由上游来水量增减,水位升降,作用在闸门上的压力大小变化,通过支腿、支墩与滚轮的配合,使支点随开度不断变化来实现闸门的开启和关闭。由于设计中采用了连杆滚轮结构等措施,有效地实现水力自控并减弱了拍打与失稳。属国内新型的水力自控翻板闸门。
二、结构:
1.支腿 2.支墩 3.空板 4.实板 5.滚轮 6.轨道 7.连杆 8.卡扣 9.滚轮座 10.连杆铰座
三、优势特点
1、门体为预制钢筋混凝土结构,仅支承部分为金属结构。维修方便,费用低。
2、上游水位稳定,关门后水库水位即与门顶齐平。在运转设计有效范围内,高运转水位不大于门高的百分之10-12。
3、施工简便、造价合理,投资仅为常规门的1/2左右。
4、由于能**自动调控水位、就当前水资源短缺,在合理使用和利用水资源有其独到之处。
5、原理独特、作用微妙、结构简单、制造方便、运行稳定。
6、自动起闭,自控水位**,运行时稳定性良好。
四、性能指标:
回门水位:0.7—0.8门高;
可在较短时间内同步或相续翻倒及复位。
主要运行指标: 启门水位:高于门顶10—30CM;
本产品各部件均采用预制、组装。便于易损部件的拆卸更换、维修方便。
正常挡水位:等于或略低于门顶高程
五、作用原理说明图:
①洪水期当门顶过水水位达到10—30CM时门板开始启动。(可根据业主实际自行确定)
②翻板闸门开始启动。
③随着洪水量增加,翻板闸门开启的过水面积随着增加,直到全部翻倒泄洪
④随洪水水位下降,翻板闸门的过水面积自动变小,后复位挡水,使蓄水水位恢复到启动状态。
六、自控翻板闸门尺寸参数
项目型号 | MV-10 | MV-12 | MV-15 | MV-17 | MV-20 | MV-25 | MV-30 | ||||
翻板门高度 | 1.0m | 1.2m | 1.5m | 1.7m | 2.0m | 2.5m | 3.0m | ||||
翻板门单孔长度 | 5m | 6m | 5m | 6m | 6m | 6m | 6m | 6m | 6m | 6.6m | |
坝顶*小宽度 | 2m | 2m | 2m | 2m | 2.5m | 3m | 3.5m | 4.5m | 5.1m | 5.1m | |
项目型号 | MV-35 | MV-40 | MV-45 | MV-50 | MV-60 | MV-70 | |||||
翻板门高度 | 3.5m | 4.0m | 4.5m | 5.0m | 6.0m | 7.0m | |||||
翻板门单孔长度 | 8m | 8m | 9m | 10m | 9m | 9m | |||||
坝顶*小宽度 | 5.7m | 5.8m | 6.4m | 10m | 11.0m | 12m |
门高3M以下的,单扇宽度为6M;门高大于3M,单扇宽度分别为:8M、9M、10M。除以上规格型号外,还可根据用户要求设计其它尺寸的水力自控翻板闸门、液压双控翻板闸门、液压双控钢闸门等各种形式闸门。
七、应用范围:
水力自控翻板闸门(俗称活动坝)宜用于城市防洪、环境美化、灌溉、发电、供电和旅游等行业。适用于中、小型河道上游调节水位之用,特别是在洪水暴涨暴落,供电、交通不便的山溪性河道上建造。其功能是作为“活动”挡水建筑物,取代固定堰或降低溢流堰顶的高度,有效调节库容,从而可减少坝上洪水淹没损失和泥沙淤积。该产品具有实用性广泛、结构简单、造价低廉、便于管理、运行维护费用低、方便可靠、经济效益显著的优点,为水资源的综合利用开辟了广阔的前景。
