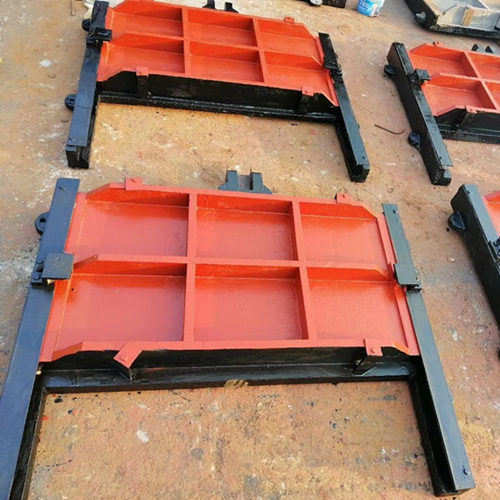

sfz型铸铁镶铜闸门

一、SFZ铸铁镶铜闸门详细说明:

1SFZ铸铁镶铜闸门只限于安装在露顶式水利工程上使用和闸后止水;

2、规格500mm2500mm 时,结构为整体式铸造,**选用单吊点启闭机;

3、规格3000mm4000mm 时,结构为组装式铸造,**选用双吊点启闭机;

4、可根据用户特殊要求,把止水面安装上铜止水;

5、可依据用户特殊要求,可生产公司标准规格外的异邢闸门;

6、可很捆用户来图,制造各种异邢闸门或为用户设计异形闸门图样;

7、可据用户水利工程水头高低配备启闭机(启闭力=水头、闸门面积、重量、螺杆、重量、摩擦、安 全系数)。

二、SFZ铸铁镶铜闸门安装前的准备:

 1 、检鱼洞口是否符合土建尺寸要求,洞口平面应尽量平直。

 2 、俭置预留孔或预埋螺栓位置是否正确.

 3 、闸门在运输过程中的变形及损伤,要进行整体的检查和修整,

注意同规格闸门的门体、门框不允许互换。且未安装前须水平放置,防止铸件变形影响止水效果,同时丝杆以及联接杆不可受力弯曲。

三、SFZ铸铁镶铜闸门安装:

1SFZSYZ型将闸门的门框埋入部分,插入预留孔洞。用斜块垫平、校正、使闸门导轨与铅垂线重合。其偏差应小于 1/500,然后将门盖插入门框进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。若门框为法兰联接则调正后紧固联接螺栓。注意在门框法兰面与土建墙璧之间应加垫密封垫。

2AYZ型暗杆闸门的安装,在门框法兰与预埋管道法兰间垫入密封垫,调整闸门角度位置使闸门中线保持铅垂后,紧固联接螺栓。

3、安装轴导架以及启闭装置将丝杆穿入启闭机,注意使启闭机中间,丝杆轴心,闸门对称中须在一条铅垂线上。

4、调整丝杆中间后,将启闭机底板与预埋钢板焊固,然后逐一固定各轴导架。

5、检查闸门密封情兄如有渗漏现象,可将门框两侧的压紧楔块作适当调整,至达到理想的密封效果为止。

6、在闸门的安装过程中,应对青铜密封面做好保护,不得损坏。

四、SFZ铸铁镶铜闸门的调试:

闸门安装完毕后,承包人应会同监理人对闸门进行无水情况下和静水情况下全行程启闭调试。通过调试应做到:

( 1)无水倩况下,滑道或滚轮运行时应无卡阻现象。偏心滚轮踏面经调整均在同一个平面上,且与轨道接触良好;

双吊点闸门的同步满足设计要求。在闸门全关位置,水封橡皮无损伤,漏光检查合格,止水严密。在本项试验的全过程中,须对水封橡皮与不绣钢水封座板的接触面采用清水冲淋润滑,以防损坏水封像皮。

( 2)静水情况下的全行程启闭调试应在无水试验台格后进行。试验、检查内容与无水试验相同(水封装置漏光检查除外)。

四、闸门安装注意事项

1)在闸门安装前,先检查各连接部位的螺栓是否因运输装卸中造成松动,如有松动应加以紧固;

2)检查主立框与核框连结上的止水面是否有借位,如有错位则松动连接螺栓将止水面调整在同一个平面内;

3)闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形;

4)二次浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固;

5) 闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙, 2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。

五、使用与维护:

1、使用手动启闭机时,要用力均匀,不要在关闭时用力过猛,以防损伤定位装置。

2、要定时给丝杆及启闭机加润滑油脂.

3、每年需对闸门作一次油漆、防腐处理.

4、对于非双向闸门不可承受纯反向水压。

六、本厂的铸铁镶铜闸门结构安装类型齐全,

A、按结构可分为:

1、单向升杆式方、圆闸门(型号:SFZSYZ);

2、单向暗杆式方、圆闸门(型号:AFZAYZ);

3、双向升杆式方、圆闸门(型号:SSFZSSYZ);

B、按安装类型来分:

1、附壁式:适用于所有规格的单向及双向闸门的安装,土建预留与口径相同;

2、法兰式:适用于所有规格的单向及双向圆闸门的安装,穿墙管的法兰密封面尺寸应与闸门的法兰密封面尺寸一致,

穿墙管应伸出墙面150200mm以确保安装,当穿墙管为钢管时,需与闸门法兰配制一只钢法兰,安装时两法兰装配后再与穿墙管焊接,法兰标准为:JB/T81-94PN0.25MPa

3、平底式:适用于泥沙量较大,特别有块状物容易在闸门前造成堵塞的场合;

4、下开式:适用于上开时无空间的场合,只适用于里向闸门安装;

5、自撑式:道用于粱道安装,上部无法设置启闭机平台的场合

6、靠壁式:使用于圆闸门直径200mm-1200mm,方闸门300-1000mm等单向闸门的安装,土建预留孔比闸门口径大100mm
