翻板闸门的结构

时间:2021-02-27 20:29:39

翻板闸门厂家直供商提供翻板闸门的结构组成,其主要有坝面、电机螺旋杆、液压杆、支持杆、液压油缸、启动电站、液压泵站、翻板闸门的辅助装置和液压系统组成,其各部件的工作原理等内容如下。

一、翻板闸门的结构:

由弧形或直板坝面、液压油管、电机螺旋杆、液压杆、支撑杆、液压缸、启动电站和液压泵站组成。

翻板闸门坝面

二、翻板闸门液压系统的构造组成:

液压系统包括动力装置、控制调节装置、辅助装置等.多套启闭机可共用一个液压系统。

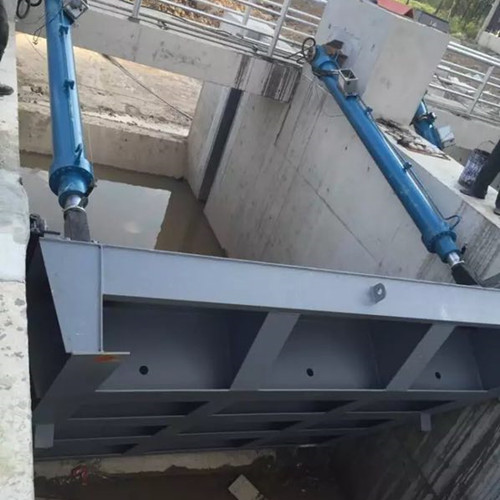

翻板闸门液压油缸

三、翻板闸门的辅助装置:

液压翻板闸门辅助装置包括油箱、油管、管接头、压力表、滤油器等.油箱的用途是储油和散热,并能沉淀油中杂质,分离油中的空气和水分等.油管、管接头把动力装置、调节控制装置、液压缸连接起来,组成一个完整的液压回路,液压油中杂质会使运动零件磨损,增加泄露和减少元件的寿命,甚至堵塞阀组等,影响液压系统的使用,设置滤油器对液压油进行过滤是十分必要的。

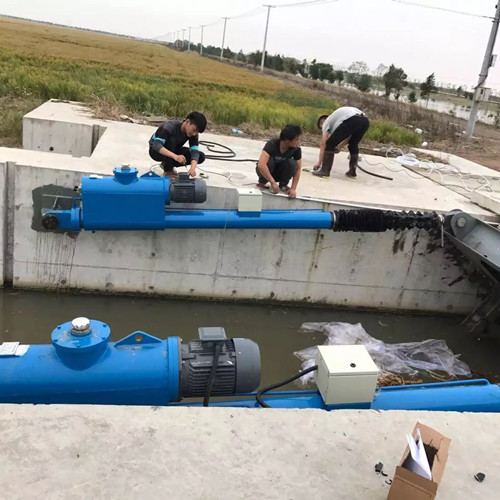

翻板闸门液压杆

四、翻板闸门工作原理:

翻板闸门用螺旋杆液压缸直顶以底部为轴的活动拦水坝面的背部,实现升坝拦水、降坝行洪的目的。采用滑动支撑杆支撑活动坝面的背部,构成稳定的支撑坝墩。采用小液压缸和限位卡,形成支撑坝墩固定和活动的相互交换,达到固定拦水,活动降坝的目的。采用浮标开关,控制操作液压系统,达到无人管理,根据洪水涨落,实现活动坝面的自动升降。

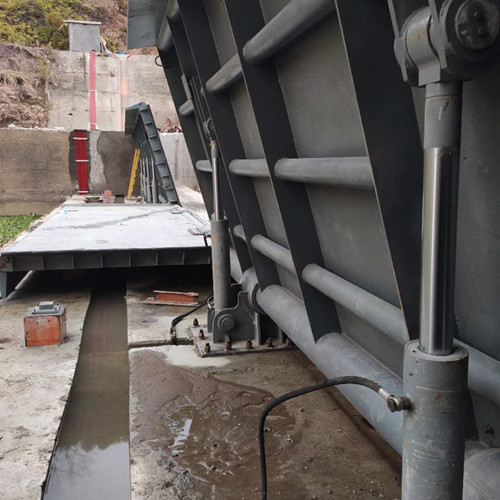

翻板闸门液压油管

五、翻板闸门液压泵站工作原理

动力一般为液压泵,它把机械能转化为液压能.液压泵一般采用容积式泵,如叶片泵和柱塞泵.叶片泵和柱塞泵有结构紧凑,运转平稳,噪音较小,使用寿命长等优点.柱塞泵虽然价格较高,但可以得到高压、大流量,且流量可调.近年来国内液压启闭机普通采用中高压,所以大多数采用柱塞泵.另外,因其重要性,液压启闭机的液压系统一般设置两套液压泵,互为备用。

六、翻板闸门常见尺寸:

闸门高(H):1.5m 、2m、 2.5m、 3m、 3.5m、 4m、 4.5m、 5m、 5.5m、 6m

单扇闸门宽度为:6m,另有要求可设计。
