SFZ铸铁镶铜闸门厂家现货销售

时间:2021-02-26   16:00:28

新河县宝铭水利机械厂现货销售各种规格SFZ铸铁镶铜闸门。虽然铸铁闸门铸件已上涨,宝铭厂家有一批去年的现货,价格优惠。回顾新老客户抢购了。

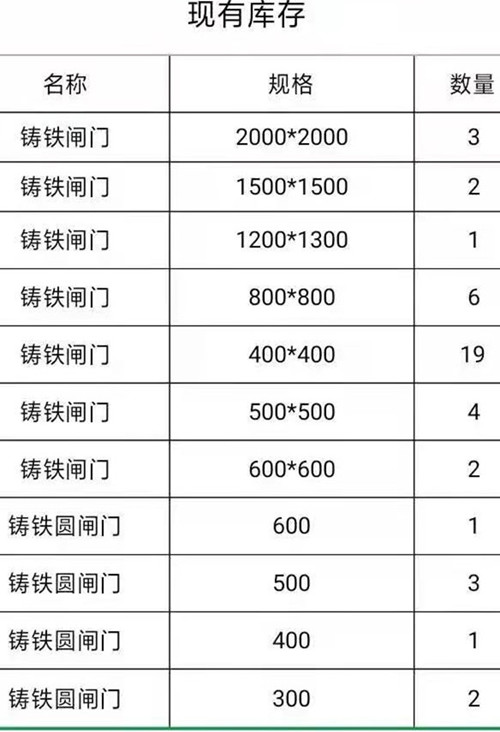

SFZ铸铁镶铜闸门厂家现货清单

SFZ铸铁镶铜闸门主要部件与结构特点

它主要由门框、门体、导轨、楔紧装置、密封条、传动丝杆、杆导架、启闭机等部件构成。

1、门框

门框由铸铁整体浇铸而成,以便镶入青铜密封面。并经时效处理,具有足够的断面,以满足使用要求。门框两侧自带导槽,经精加工之后作门体升降的导轨;门框平面经龙门创及立车精加工并分别加工一道槽,以便镶入表铜密封面。按工作水头15m设计,其抗拉、抗压、抗剪强度的安全系数不小于5,所有结合面全部进行机械加工。

SFZ铸铁镶铜闸门

2、门体

门体为整体铸造的方形开板,并经时效处理,并应在迎水面自带“井”字形的加强筋,以适应工作水压的要求,加强筋的数量视闸门规格大小而定,一般间距为250~350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。闸门工作面平面度误差<0.3mm,粗糙度误差<3.2um。门体侧向设滑块,能较好的消除轨道不平造成的局部高压带来的各种危害。门体上端设有吊耳,与门板连接,吊耳的受力点靠近门板 线,吊耳为铸钢,门体与吊耳的两接面经精加工之后用螺栓固定,吊耳的销轴孔用镗床加工。按 工作水头设计,其抗拉、抗压、抗剪强度的安全系数大于5,门体支承面及接触面经机械加工。

3、门导轨

导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入铜条,减少门体上下的运行时的磨擦力,导轨和门框连接的接触部件经精加工,用螺栓接,并设有定位销防止错位。导轨工作面误差<0.3mm,粗糙度误差<3.2um。导轨按工作水头设计,其拉伸、压缩和剪切强度的安全系数应大于5。

双向止水铸铁镶铜方闸门

4、楔紧装置

楔紧装置由楔座和楔块组成,楔座牢固地边接在门框两侧的适当位置上,当门体全闭时,与门体上的楔面完全接触;楔块设置于闸门两侧,以达到闸门的止水效果;用不锈钢螺栓分别与门体和门框的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时,可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,可调整全部楔块。

铸铁镶铜方闸门
