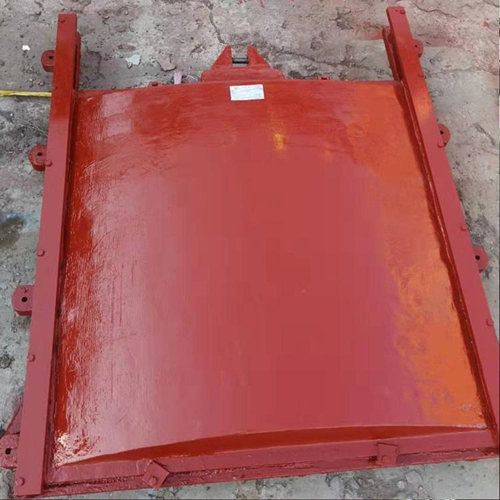

明杆式铸铁(镶铜)闸门

明杆式铸铁镶铜闸门

明杆式铸铁镶铜闸门

为了方便大家更好的了解明杆式铸铁闸门,将从其结构材质、性能特点、尺寸参数、安装应用、报价五个方面进行简单介绍。

一、明杆式铸铁闸门结构材质:

明杆式铸铁闸门(明杆式铸铁镶铜闸门)结构:主要由门框、闸板、导轨、密封条、传动螺杆、定位销、止水橡胶、吊块螺母/吊耳和可调整密封机构等部件组成。

明杆式铸铁闸门(明杆式铸铁镶铜闸门)材质:其中门框和闸板均由灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/21/3

二、性能特点:

1、整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

3、通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

4、宝铭水利的明杆式铸铁闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。

5、品种规格齐全,适应性广。

明杆式铸铁闸门

三、尺寸参数:表1-1Φ200-1200mm明杆式铸铁镶铜闸门和表1-2Φ1400-2000mm

表1-1Φ200-1200mm明杆式铸铁镶铜闸门

规格型号

口径

安装尺寸mm

配启闭机(t

适用水头(m

D

A

B

D1

H

F

n×d

Φ1

MXY-200

200

382

210

230

450

100

4×M16

18

0.5

4

MXY-250

250

426

250

280

550

100

4×M18

20

0.5

4

MXY-300

300

494

300

330

650

100

4×M20

22

0.5

4

MXY-400

400

586

400

430

800

100

4×M22

24

1

4

MXY-450

450

642

450

482

900

110

4×M22

24

1

4

MXY-500

500

706

500

534

1000

110

4×M24

28

1

4

MXY-600

600

826

600

636

1200

120

4×M24

28

2

6

MXY-700

700

940

700

738

1400

120

4×M24

28

2

6

MXY-800

800

1040

800

840

1600

120

4×M27

32

2

6

MXY-900

900

1290

900

950

1800

120

4×M27

32

3

6

MXY-1000

1000

1380

1000

1060

2000

140

4×M30

35

3

6

MXY-1200

1200

1600

1200

1250

2400

140

4×M36

42

3

6

  1-2Φ1400-2000mm

型号规格

口径

安装尺寸mm

配启闭机(t

适应水头(m

D

B

D1

F

Φd

H

n×d

MXY-1400

1400

1570

1440

80

28

2300

4×525

3

8

MXY-1500

1500

1680

1540

100

28

2500

4×575

5

8

MXY-1600

1600

1780

1640

100

28

2800

4×600

5

8

MXY-1700

1700

1880

1740

100

28

2800

4×650

5

8

MXY-1800

1800

1980

1840

100

28

2800

4×675

8

8

MXY-1900

1900

2100

1940

120

28

3100

4×725

8

8

MXY-2000

2000

2200

2040

120

28

3200

4×750

8

8

  四、安装位置及应用:

1、形式:洞口式闸门

2﹑工作场所:室外

3﹑安装形式:洞口式

4、主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。

五、报价:电联、面议。
