ZMFY法兰式铸铁镶铜圆闸门规格尺寸参数表

发布时间:2021-01-07  作者:宝铭水利

ZMFY法兰式铸铁镶铜圆闸门常见规格尺寸参数表及对应安装结构尺寸图:

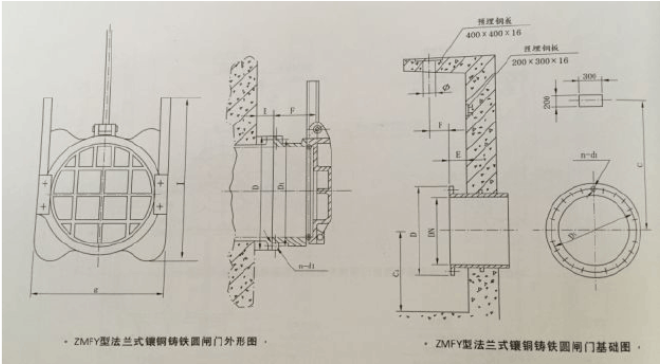

一、ZMFY型法兰式镶铜铸铁圆闸门外形尺寸图和ZMFY型法兰式镶铜铸铁圆闸门基础图

ZMFY法兰式铸铁镶铜圆闸门尺寸图

ZMFY型法兰式镶铜铸铁圆闸门外形尺寸图和ZMFY型法兰式镶铜铸铁圆闸门基础图

二、ZMFY型法兰式镶铜铸铁圆闸门型号、外形尺寸、安装尺寸参数表

规格型号尺寸参数

I

g

n

d

D1

D

E

F

C1

C

Φ

ZMFY-400

680

586

16

22

495

540

150

180

750-2000

550

80

ZMFY-500

810

696

20

22

600

645

150

180

960-2000

600

100

ZMFY-600

1060

800

20

26

705

755

150

200

1050-2500

620

100

ZMFY-700

1140

940

24

26

810

860

150

220

1200-2500

700

100

ZMFY-800

1270

1025

24

30

920

975

150

220

1350-2500

750

120

ZMFY-900

1380

1160

24

30

1000

1075

150

220

1510-2500

800

150

ZMFY-1000

1700

1300

28

30

1120

1175

180

220

1650-2500

900

150

ZMFY-1200

2050

1500

32

30

1320

1375

180

250

1950-3000

1000

150

ZMFY-1400

2650

1650

36

30

1520

1575

180

250

2300-3000

1100

180

ZMFY-1500

2835

1750

36

30

1630

1690

200

250

2410-3000

1150

180

ZMFY-1600

3010

1850

40

30

1730

1785

210

280

2900

1200

180

ZMFY-1800

3350

2050

44

30

1930

1985

210

280

3050

1300

180

ZMFY-2000

3820

2270

48

30

2130

2185

210

280

3100

1400

180

ZMFY-2200

4220

2520

52

34

2340

2400

210

280

3500

1600

200

ZMFY-2400

4740

2720

56

34

2540

2600

210

280

4000

1800

200

ZMFY-2500

4940

2820

58

34

2640

2700

210

280

4200

1900

200

ZMFY-2600

5140

2920

60

34

2740

2800

210

300

4200

2000

200

ZMFY-2800

5540

3120

64

41

2960

3030

210

300

4400

2100

200

ZMFY-3000

5940

3220

68

41

3160

3230

210

300

4400

2200

200

三、ZMFY型法兰式镶铜铸铁圆闸门产品实物图:

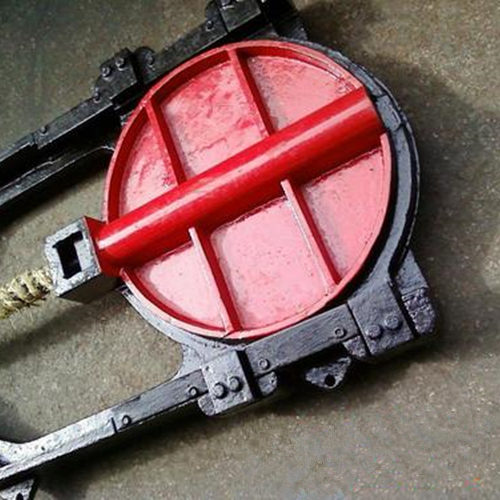

法兰式铸铁镶铜圆闸门

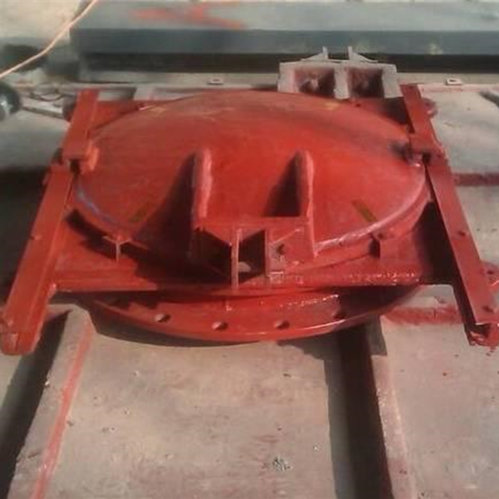

法兰式铸铁镶铜圆闸门法兰面图

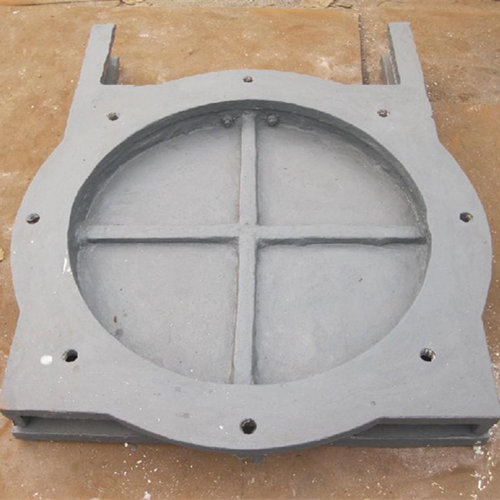

法兰式铸铁镶铜圆闸门侧面图
