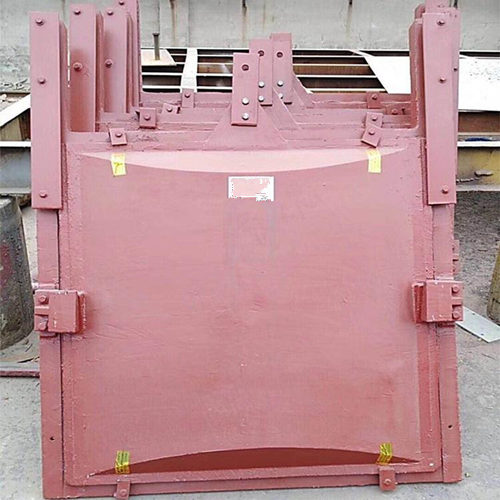

潜没式铸铁(镶铜)闸门

潜没式铸铁(镶铜)闸门

潜没式铸铁镶铜闸门是一种启闭灵活,高度封闭、强度高、大硬度、耐腐蚀性好、经久耐用、深水耐压的水利机械闸门。它是目前,水利工程中的理想调水、控水设备,现已被广泛应用于排灌、水电站、河道、灌区、水库等水利工程。

一、潜没式铸铁镶铜闸门的结构特点

1、其由闸框、闸板、导轨、压板、闭紧压板、吊座、传动螺杆、地脚螺栓、密封条、标准件等部件组成。闸框由上承重梁、下承重梁、左直梁、右直梁构成。门体、门框由灰口铸铁(或球墨铸铁)制成,经过内应力的消散,无变形。根据用户要求,止水面可采用镶铜或镶不锈钢等耐蚀材料加工制造。也可采用橡胶封水。为了便于制造、运送、安装,大型闸板可依据其尺寸或宽高比状况由上下左右几部分组装构成。

2、潜没式铸铁镶铜闸门是黄铜镶嵌浇口的铸铁闸门,它弥补了铸铁闸门因制作工艺造成密封不严的缺点。门体上密封面一般采取整体式铜止水,通过同等材料的沉头铜螺钉紧固在门体上,兼作支承滑块,为了减少铸铁镶铜闸门运行时的摩擦,螺钉头部与止水工作面一起精加工,可达到高度密封,渗水量小至:正向≤0.72L/m.min;反向:≤1.25L/m.min。因此,铸铁黄铜门即铸铁镶铜闸门,广泛应用于海水、污水、清水等水环境中,它的工作效果深受用户认可。

二、潜没式铸铁镶铜闸门的用途特点:

1、适合安装在潜没式水利工程涵洞给排水口上的高水头高压闸门,本系列闸门承受的水头可达50米,可适应海水、污水、清水等复杂的水环境。本公司可根据用户水利工程水头高低配备合适的启闭机。可根据实际水质及用户特殊要求,可把止水面做成铜止水、不锈钢止水、镍铬合金及橡胶等。本闸门规格齐全,另外可为用户设计、生产制造各种规格型号异型闸门。

2、防腐能力强,可在PH=6-8的酸碱流体中使用。主要适用正向受压止水,正常使用水头18m。根据用户需要可制造高水头闸门, 正向设计水头可达50m,反向水头可达20m。闸门关闭时设有锁紧、止动装置,在结构上采用机加工面硬止水,止水效果好,可达高度密封,正常渗水量L1L/h·m。规格齐全有0.2×0.2-6×6米。闸门结构合理,便于安装,操作简单灵活,便于管理。

三、潜没式铸铁镶铜闸门适用启闭机类型:

手动或电动方式驱动,也可以采用手动与电动同机不同步的启闭机驱动。

四、潜没式铸铁镶铜闸门安装运输注意事项:

安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。撑好背面防止变形固定浇注前以密封止水面及侧向导轨面为基准将闸框调正二次浇注方式(亦可一次性整体安装浇注) 铸铁闸门的门槽与板面为整体安装。调整闸门与闸框偏心与间隙进行浇注砼浆一定要密封实以防渗漏。 铸铁闸门安装浇注砼前。锁紧楔块装置.以达到良好的止水效果。 铸铁闸门的板面与闸槽为偶合件配套。铸铁闸门的门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用块组成式。同时在在搬运时。铸铁闸门是否正确安装仓储及安装时不得互换,以免影响止水效果。决定了闸门的止水效果。

五、潜没式铸铁镶铜闸门的应用范围:

潜没式铸铁镶铜闸门是一种因自身而具有强防腐能力的水利闸门,广泛使用于取水输水,市政建设,给水排水,农田灌溉等工程中,通常设置在渠道,涵管的进水口,用作工作闸门调节流量,控制水位,或用作检修闸门关闭孔口挡水。
