方形铸铁(镶铜)闸门

方形铸铁(镶铜)闸门



一、方形铸铁闸门简介:

铸铁方闸门采用上装式结构,在高压、大口径条件下减少了阀体自身的连接螺栓,增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。铸铁方闸门广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

二、方形铸铁闸门分类:

方形铸铁闸门是从铸铁闸门的形状上来进行命名的,其中还可分为PGZ铸铁闸门和平板铸铁闸门,从启闭方式上来说还可分为电动方形铸铁闸门和手动方形铸铁闸门;从密封材质上来分,可分为方形铸铁镶铜闸门和橡胶止水方形铸铁闸门。闸门主体材质为灰铸铁或球墨铸铁。

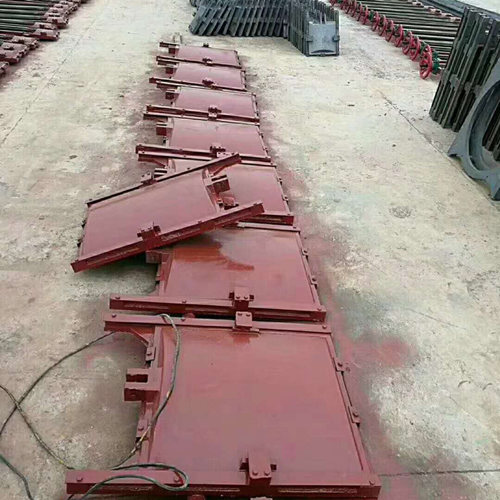

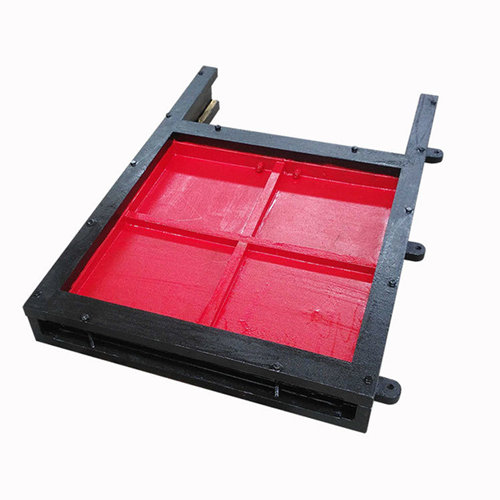

方形铸铁闸门

三、主要部件材质及执行标准

零件名称

材质

材质标准

闸板

灰铸铁(HT250/球铁(QT450-10)、不锈钢

GB9439-88/GB1348-88GB12226-89/GB12227-89

GB1220-84



门框

灰铸铁(HT250/球铁(QT450-10)、不锈钢

导轨

灰口铸铁(HT250/球铁(QT450-10)、不锈钢

密封面

锡青铜ZCuSn5PbZn5或丁腈橡胶



GB1176-87GB12225-89



楔块

锡青铜ZCuSn5PbZn5或丁腈橡胶ZCuAl10Fe3

传动螺杆

不锈钢



GB1220-84



吊块螺母

吕铁青铜



GB1176-87



紧固件



不锈钢OCr17Ni12Mo2OCr18Ni9Ti





GB1220-84



四、主要性能参数

1、型号与规格

a)方形闸门MZF200×200~3500×3500

b)矩形闸MZJ1000×500~2000×1200500×1000~1200×2000

2、主要性能指标

a)闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm

b)密封面每米长度渗水量:正向≤0.7L/min·m,反向≤1.25L/min·m

c)公称压力≤0.1Mpa;密封试验压力0.1Mpa

d)工作环境:温度—-20℃~120℃,湿度—95

e)工作介质:水与污水,PH—5~10

f)安装位置:正常状态下正向迎水、处于铅垂状态。

g)大工作水头:单向受压,正向10m反向5m,双向受压,均为10m

h)启闭速度:不小于0.2m/min,不大于1.5m/min

i)闸框距边壁距离距≥300mm,池底距离≥150mm~250mm

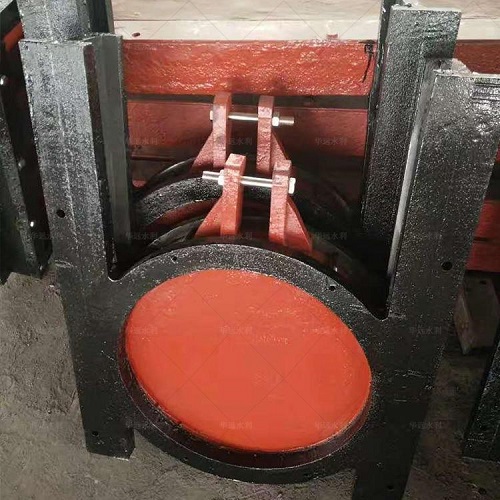

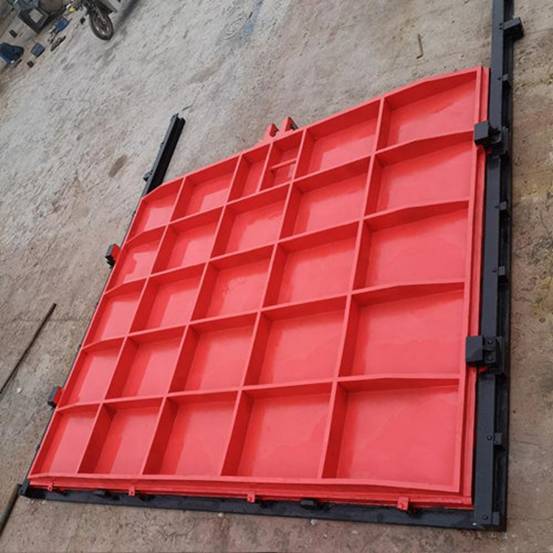

方形铸铁镶铜闸门

五、结构特点和工作原理:

1、铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对小中口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的 1/21/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2、铸铁镶铜闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经加工后配研,故密封性好。

3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

4、品种规格齐全,适应性广。

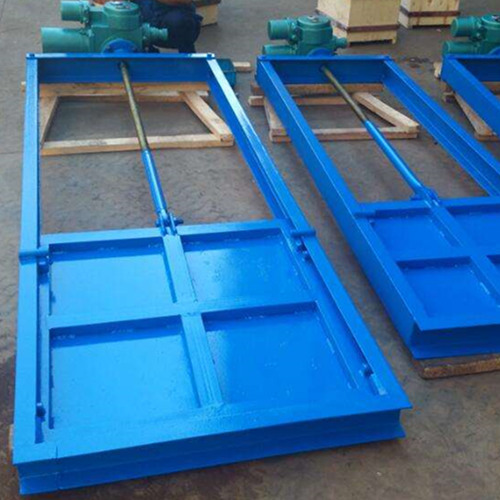

5 、铸铁镶铜闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

客户案例
  • 液压钢坝闸成功案例

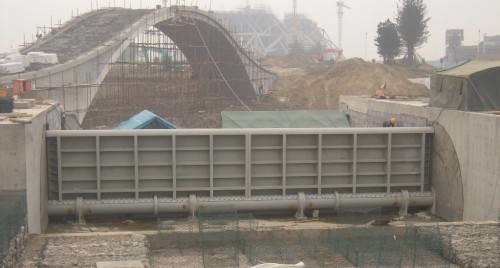

  • [图]液压钢坝闸门成功案例图片
