插板闸门安装步骤及密封结构

插板闸门是一种常见的水利设施,通常用于控制和调节水流,防止水位过高或洪水威胁。它由闸板、支架、密封圈、密封条、手动或电动工作机构等组成。 插板闸门的闸板通常是由铝合金、钢板或不锈钢等材料制成,并且可以根据现场实际情况制定尺寸和开启方向。具有结构简单,密封性能好,而且使用灵活,开闭方便等特点。还可以在需要时进行快速开启和关闭,可靠性高。其安装步骤、密封结构、预留混凝土凹槽如下。

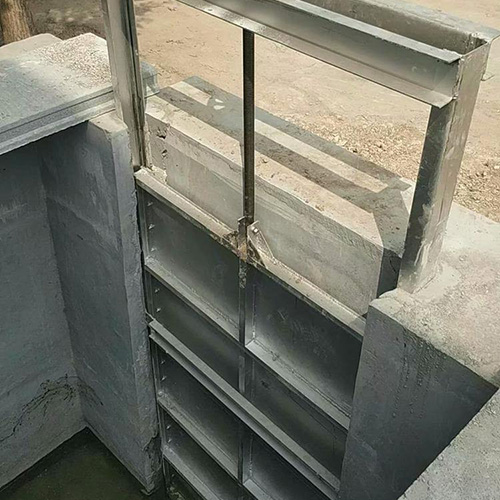

插板闸门安装步骤及密封结构

一、插板闸门安装步骤:

1、在进行安装前,需要确认设备类型、技术参数、尺寸、开启方向等,确认完整后再进行安装。

2、 按照闸门尺寸要求,确定安装位置,并进行基础施工或支撑安装。

3、 根据闸门尺寸和安装位置需求,安装导向装置,以确保闸门顺畅开闭。

4、根据闸门尺寸要求,安装或拆卸具有推拉功能的插板。

5、安装或拆卸闸门与密封条之间的密封件。

6、确认所有安装情况后,用螺丝将固定件连接,确认所有连接与轴线垂直。

7、在启动前,加注润滑油,并进行功能性和密封性测试,确认任务顺利完成。 总的来说,插板闸门的安装需要遵循详细的安装手册,并严格遵循相关技术规范和操作细则,才能确保其长期的可靠稳定运行。

插板闸门安装步骤:

二、插板闸门密封结构:

插板闸门密封结构是一种常见的闸门密封结构,它采用插板设计,通过上下移动插板来实现闸门的开关和密封。通常包括四个部分:闸板、密封带、密封圈和导向器。 闸板是密封结构的核心部件,是通过插板实现闸门开闭的主要部分。闸板的密封性能对于整个闸门的使用效果至关重要。 密封带是闸门密封结构的重要组成部分,通常应用于与闸板连接的密封部位,起到密封作用。 密封圈则是在闸板周围设置的密封结构,主要用于防止水流通过闸门的缝隙泄漏出来。 导向器通常是由槽和滑块组成,可以使闸板在移动过程中保持稳定的轨道,以确保密封效果。 插板闸门密封结构的优点是密封性好,操作灵活方便;缺点是需要更高的安装空间,因为插板需要在闸板两侧移动。

三、插板闸门预留凹槽安装

1、确认插板闸门的安装位置,并根据预留凹槽大小和位置,在管道或涵洞内打一个与凹槽尺寸相同的孔。

2、先将插板闸门安装在孔口位置,并将凸起部分与凹槽接触。

3、将插板闸门的固定件用螺栓或螺丝固定在管道或涵洞侧面,并逐步调整插板闸门的方向和位置,使其与安装孔的位置完全吻合。

4、当插板闸门的位置和方向都与安装孔吻合时,重新检查固定件的紧固情况,并进行功能性和密封性测试,确认闸门已经成功安装。 需要注意的是,在进行插板闸门预留凹槽的问题时,要遵循相关技术标准和操作规程,以确保安装质量,减少隐患。

插板闸门预留凹槽安装及拓展知识

四、插板闸门拓展知识:

1、插板闸门有方向吗?

插板闸门通常是单向开启的,即具有开启方向。在安装时应根据水流方向确定闸门的开启方向,以保证闸门的正常使用。如果安装反方向,闸门将无法正常工作,严重时甚至会对设施和人员造成伤害。因此,在安装插板闸门时须仔细阅读产品说明和安装指南,以确保正确安装和使用。

2、插板闸门调控方式及应用

插板闸门还可以手动、液压或电动控制,根据需要进行远程自动控制或手动控制。 插板闸门广泛应用于水利工程、自来水、排水、污水处理和农业灌溉等领域。在特定领域,根据不同的使用场景和需求,还可以配置不同的闸门类型,例如阀、对顶式闸门、球形闸门、滑动闸门等。
