一体式闸门安装步骤要点,厂家汇总抓紧收藏

一体式闸门通常有三种类型,比如一体式铸铁闸门,一体式钢制闸门和一体式不锈钢闸门。它们的安装步骤要点基本相似,区别主要是应用的水利工程场景不同,下面宝铭水利闸门厂家详细为大家梳理了一体式闸门结构组件、安装要点及应用区别,抓紧收藏,不容错过!

一体式闸门安装步骤要点,厂家汇总抓紧收藏

一、一体式闸门结构组件

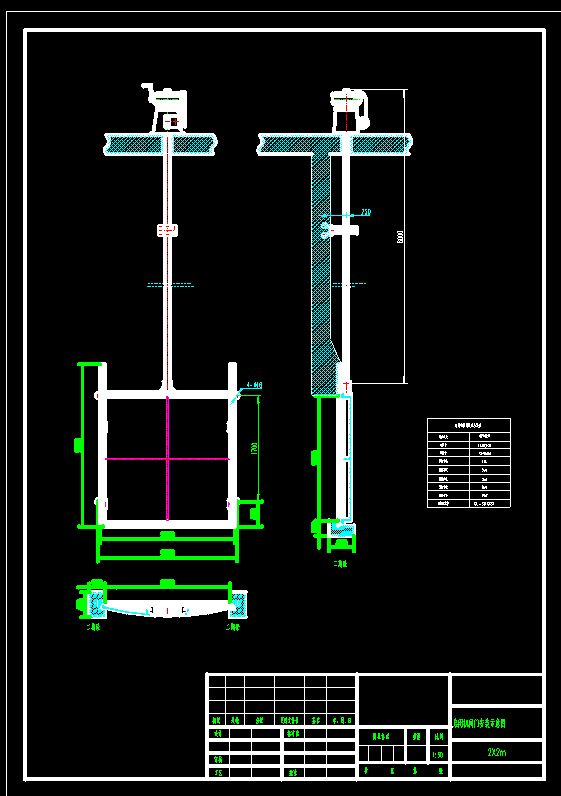

一体式闸门结构组件从大的方面来说主要有三部分,即,主体活动部分,用以封闭或开启孔口,被称为门叶;埋固部分,固定一体式闸门的预埋件;起闭设备,启闭一体式闸门的启闭机。与普通闸门不同的是无需搭建启闭机平台,启闭机安装于闸框的延申部分,结构如下图。细分的话,主体活动部分又分为闸框、导轨、门页(挡水板)、吊耳、契紧装置等;启闭设备通常采用螺杆启闭机,其结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮、手摇柄、电机、电器等组成,螺杆和承重螺母上的螺纹一般采用单线梯形螺纹,螺杆的材料通常是35或45#碳素结构钢。传动机构采用蜗杆传动,蜗轮变速、螺母旋转、使螺杆上下运动。

一体式闸门结构组件

二、一体式闸门安装步骤要点

1、 安装前,要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。

2、 安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。

3、 浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应清除干净,以防止灰浆凝固后影响闸门启闭。

4、 清除加固物。闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门启闭。

5、需要注意的是:一体式钢制闸门和一体式不锈钢闸门通常采用门叶侧面橡皮进行止水,安装顺序一般为:埋件安装(包括:支承大梁或锚栓架、底坎、侧轨、门楣),固定支铰及启闭机机架安装,门体安装,启闭机安装,启闭机联门运行,而铸铁闸门无需此操作,因为其通常采用硬止水,或镶铜止水。

一体式闸门安装步骤要点及应用

三、一体式闸门应用

1、一体式铸铁闸门:铸铁闸门经常用作污水处理项目之中,十分适合污水或者海水环境。通常铸铁闸门会设置在河渠以及涵管的进水口,广泛应用于输送水、水产养殖、市政建设等工程项目。正常情况下,铸铁闸门能够提供一定的防腐蚀能力,但在高湿度、腐蚀性介质或恶劣环境条件下,可能需要额外的保护措施

2、一体式钢制闸门多应用于江河控流、防汛泄洪、水力发电、城市给排水、农业灌溉等工程,常在水库,水利隧道,河渠等工程中。

3、不锈钢渠道闸门广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰等,因为不锈钢闸门的主要成分包括铬、镍和钼等合金元素,使其具有优异的抗腐蚀性能,能够抵御酸性、碱性和盐水等腐蚀介质。

总结:

以上就是关于一体式闸门安装步骤要点的内容了,其中还涵盖了一体式闸门结构组件、应用区别等内容。
