600mm圆形铸铁镶铜闸门厂家批发

600mm圆形铸铁镶铜闸门一般用在管道,水电站,渠道末端用的比较多。圆形铸铁闸门外观美观,操作简便,它是一款值得推荐的产品。虽然闸门厂家不少,但是靠谱的不多,好多都是中间商,报价会很高。我给您推荐两家都是厂家直销,比如新河县崇鹏水工机械厂跟新河县宝铭水利机械厂都是批发价。

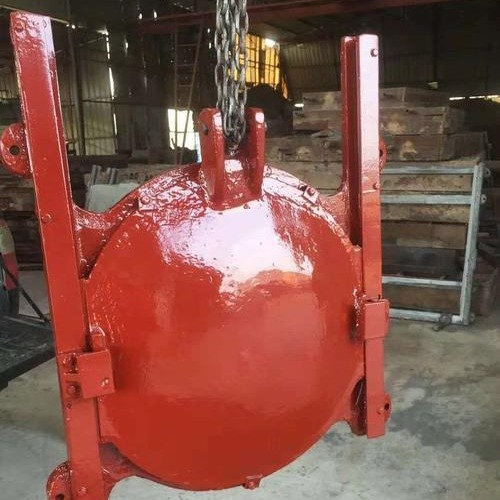

600mm铸铁镶铜圆闸门迎水面

600mm铸铁镶铜圆闸门厂家批发主要部件与结构特点,它主要由门框、门体、导轨、楔紧装置、密封条、传动丝杆、杆导架、启闭机等部件构成。

1、门框

门框由铸铁整体浇铸而成,以便镶入青铜密封面。并经时效处理,具有足够的断面,以满足使用要求。门框两侧自带导槽,经精加工之后作门体升降的导轨;门框平面经龙门创及立车精加工并分别加工一道槽,以便镶入表铜密封面。按工作水头15m设计,其抗拉、抗压、抗剪强度的系数不小于5,所有结合面全部进行机械加工。

2、门体

门体为整体铸造的方形开板,并经时效处理,并应在迎水面自带“井”字形的加强筋,以适应工作水压的要求,加强筋的数量视闸门规格大小而定,一般间距为250~350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。闸门工作面平面度误差<0.3mm,粗糙度误差<3.2um。门体侧向设滑块,能较好的消除轨道不平造成的局部高压带来的各种危害。门体上端设有吊耳,与门板连接,吊耳的受力点靠近门板 线,吊耳为铸钢,门体与吊耳的两接面经精加工之后用螺栓固定,吊耳的销轴孔用镗床加工。按 工作水头设计,其抗拉、抗压、抗剪强度的相应的系数大于5,门体支承面及接触面经机械加工。

3、门导轨

导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入铜条,减少门体上下的运行时的磨擦力,导轨和门框连接的接触部件经精加工,用螺栓接,并设有定位销防止错位。导轨工作面误差<0.3mm,粗糙度误差<3.2um。导轨按工作水头设计,其拉伸、压缩和剪切强度的系数应大于5。

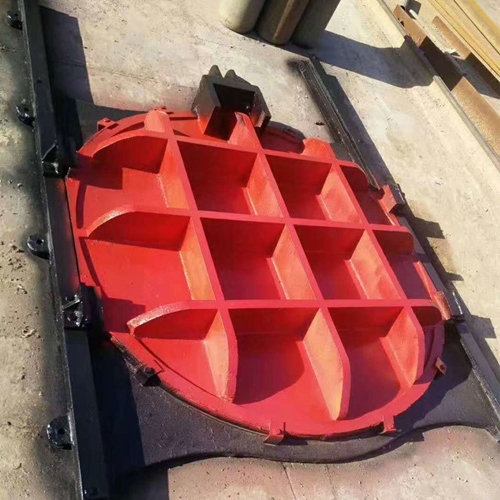

600mm铸铁镶铜圆闸门

4、楔紧装置

楔紧装置由楔座和楔块组成,楔座牢固地边接在门框两侧的适当位置上,当门体全闭时,与门体上的楔面完全接触;楔块设置于闸门两侧,以达到闸门的止水效果;用不锈钢螺栓分别与门体和门框的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时,可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,可调整全部楔块。

5、密封面

闸门的密封由侧向与底部、顶部四面形成,四周密封采用门框矩形或圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封面采用铜合金,分别镶入门框和门体的槽内,密封条镶好后,用龙门刨铣床进行铣削,磨削加工,确保门框和门体之间的密切配合,从而达到止水目的,使门框和门板在使用时保持原位,不变形、不松动。

6、推力螺母及吊耳

每座闸门在杆和启闭机的连接处均设有推力螺母,其采用P青铜制造;具有足够的设计余量,以承受在 工作水头启闭时所需的推力,其抗拉、抗压、抗剪强度的相应的系数不小于5mm。

7、适配启闭机

电话咨询给于适配启闭机型号及相关参数。
